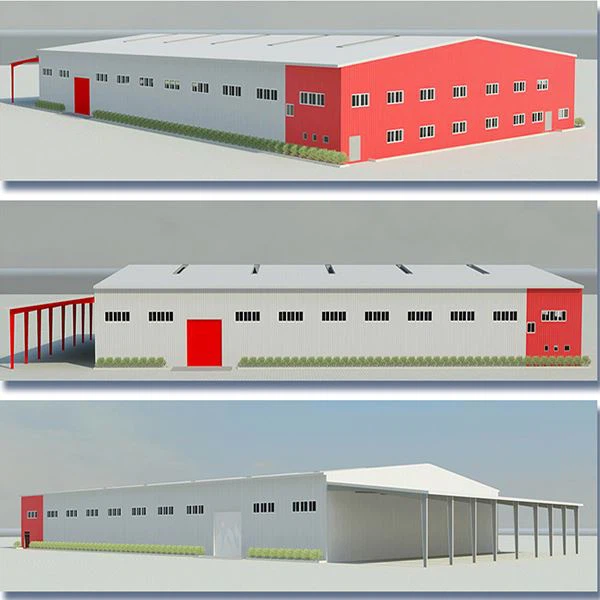

Chili uchun mezzaninli L60m * W15m * H6m po'lat konstruktsiyalar ombori





O'lchamlari: Kengligi 15m x Uzunligi 40m x Balandligi 6m

Seysmik talablar: Zilzilaga chidamliligi 8-darajali

Shamol yuki: 120 km/soat

Qor yuki: Hech kim aytilmagan

Tom va devor materiallari: 0,5 mm qalinlikdagi rangli po'latdan yasalgan bitta panel

Mezanina: Bir uchida joylashgan, balandligi 3m, uzunligi 15m x eni 5m

Moslashuvchan hududlar: Chili, Peru, AU, Indoneziya, Papua-Yangi Gvineya...





Asosiy ramkalar: Q345B po'lat ustunlar va to'sinlar yuqori mustahkamlik-va{2}}og'irlik nisbati ushbu o'lchamdagi omborga mos bo'lgani uchun tavsiya etiladi.

Ikkilamchi a'zolar: Q235B po'latdan yasalgan po'latdan yasalgan po'latdan yasalgan po'latdan yasalgan po'latdan yasalgan po'latdan yasalgan po'latdan yasalgan po'latdan yasalgan po'latdan yasalgan po'latdan yasalgan po'latdan foydalaning-xarajat samaradorligini muvozanatlashda adekvat yordamni ta'minlash.

asoslar: Mahalliy seysmik sharoitlarga va shamol yuklariga bardosh berishga mo'ljallangan temir-beton poydevorlar.

Mezzanina tuzilishi: Belgilangan o'lchamlarni va yuk talablarini qo'llab-quvvatlash uchun Q345B po'latidan foydalanib qurish.





Baholash ramkalar, ikkilamchi elementlar va mezzaninaning aniq dizayni va oralig'iga bog'liq bo'ladi. Taxminiy taxmin sifatida:

Asosiy ramkalar: Taxminan 30-40 kg/m²

Ikkilamchi a'zolar: Taxminan 10-15 kg/m²

Uyingizda va devor panellari: 0,5 mm rangli po'lat panellar va har qanday izolyatsiya yoki qo'shimcha qatlamlarning og'irligini hisobga oling.

Jami taxminiy po'lat og'irligi: Asosiy bino uchun (mezzaninadan tashqari), birlamchi tuzilmalar uchun taxminan 18000-24000 kg va ikkilamchi a'zolar uchun 6000-9000 kg. Mezanina yana 5000-7000 kg qo'shadi.





Dizayn parametrlari: 8-seysmik zona, shamol tezligi=120 km/soat (~33,3 m/s), qor yuki yo‘q
Uyingizda va devor qoplamasi: 0,5 mm Rangli-Qoplangan po‘latdan yasalgan bir po‘stli panellar
Mezanina: 15 m (L) × 5 m (W) × 3 m (H), bir uchida joylashgan

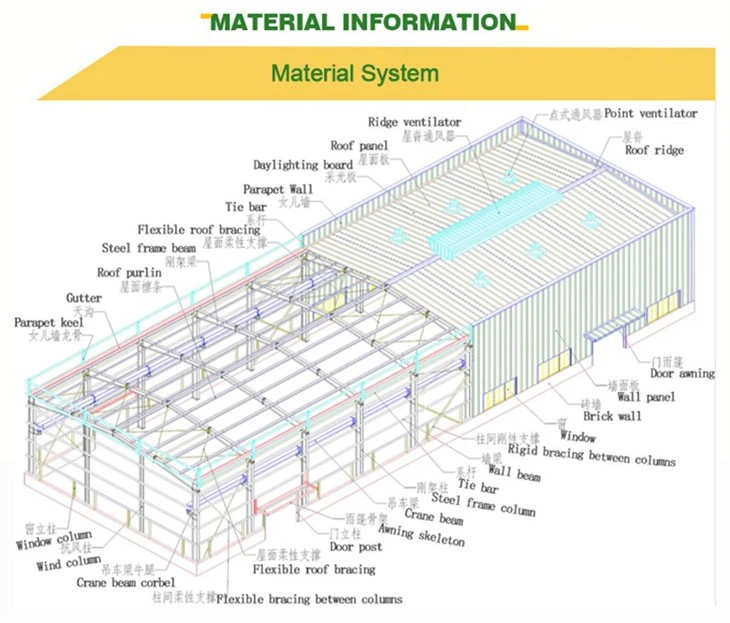

1. Asosiy strukturaviy ramka

Element	Tavsif	Miqdori	Birlik og'irligi (kg/m)	Umumiy vazn (kg)
C1	Asosiy ustunlar (RHS yoki moslashtirilgan H-boʻlim, Q345B) – 6m balandlik	14 dona (7 dona @ ~6,67m oc)	~65 kg/m	14 × 6 × 65 = 5,460
B1	Rafter nurlari (I-nur yoki konusli to'sin, Q345B) – 15 m masofa	14 dona	~40 kg/m	14 × 15 × 40 = 8,400
B2	Ridge Beam / Eave Tie (barqarorlik uchun kerak bo'lsa)	2 × 40m	~28 kg/m	80 × 28 = 2,240
BR	Tom yopish (X-barg, burchak L50×5 yoki dumaloq bar)	jami ~ 200 m	~4 kg/m	800
WB	Devorga mahkamlash (vertikal va gorizontal, tomga o'xshash)	~150 m	~4 kg/m	600

Eslatma: Dafn oralig'i qabul qilingan6.67 m(40m ÷ 6 bo'shliq → 7 ramka). Standart amaliyot seysmik talabga qarab mahkamlangan yoki qattiq asosli qattiq portal ramkalaridan foydalanadi. 8-seysmik zona uchun momentga{6}}bardoshli ulanishlar tavsiya etiladi.



2. Ikkilamchi ramkalar (Purlins & Girts)

Element	Tavsif	Bo'shliq	Har bir yugurish uzunligi	Yugurishlar soni	Umumiy uzunlik (m)	Bo'lim	Birlik og'irligi (kg/m)	Umumiy vazn (kg)
P1	Tomning tomi (C/Z-bo'limi, Q235B)	1.5 m o.c.	40 m	11 yugurish (15m ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	Devor to'shaklari (C{0}}bo'lim, Q235B)	1.2 m o.c.	40 m (uzun devorlar)	Har tomonga 5 ta yugurish × 2 tomon	400	C180×60×20×2.0	~4.2	1,680
G2	Gable End Girts (15 m devor)	1.2 m o.c.	15 m	5 yugurish × 2 uchi	150	C180×60×20×2.0	~4.2	630



3. Mezzanine tuzilishi (15m × 5m)

Element	Tavsif	Miqdori	Birlik og'irligi	Umumiy vazn (kg)
MC1	Mezzanine ustunlari (SHS 150×150×5, Q345B) – 3m balandlikda	8 dona	~25 kg/m2	8 × 3 × 25 = 600
MB1	Birlamchi nurlar (IPE200 yoki HEA160, Q345B) - 5 m oraliq	10 dona	~25 kg/m2	10 × 5 × 25 = 1250
MB2	Ikkilamchi nurlar (C150, Q235B) - 15 m oraliq @ 2,5 m oc	7 dona	~3,8 kg/m	7 × 15 × 3.8 = 399
Pastki qavat	1,0 mm Tekshiruv plitasi yoki 0,8 mm gofrirovka qilingan po'lat qavat (-kompozitsiyasiz)	75 m²	~8 kg/m²	600
Quvvatlash	Mezzanine diagonali mustahkamlash (L40×4)	~50 m	~2,4 kg/m	120

Eslatma: Mezzanine engil saqlashni (~2–3 kN/m² jonli yukni) qo'llab-quvvatlaydi. Beton qoplamasi yo'q. po'lat narvon 830kgs / birlik bo'ladi



4. Qoplama tizimi

Element	Tavsif	Maydoni (m²)	Og'irligi (kg/m²)	Umumiy vazn (kg)
Uyingizda panellari	0,5 mm rangli po'latdan yasalgan bir po'stloq (trapezoidal profil, masalan, YX28-205-820)	15 × 40 = 600	~4.5	2,700
Devor panellari	0,5 mm rangli po'latdan yasalgan yagona teri (xuddi shu profil)	2×(40×6) + 2×(15×6) – oraliq kesma ≈660	~4.5	2,970
Mahkamlagichlar va aksessuarlar	Vintlar, yuvuvchilar, miltillovchilar, mastiklar	-	-	~500

Eslatma: Mezzanine devor maydoni chegirib tashlandi (~15×3=45 m²). Haqiqiy panel qoplamasi bir-birining ustiga chiqishi sababli farq qilishi mumkin.



5. Ulanish materiallari

Element	Tavsif	Taxminiy vazn (kg)
Boltlar (M20/M24, 8.8-sinf)	Asosiy ramka va mezzanina uchun	400
Payvandlash uchun sarflanadigan materiallar	Elektrodlar, sim	150
Ankraj murvatlari (M24, L=800 mm)	Har bir ustun uchun 2 ta × 14=28 dona	120



6. Jami po'latdan foydalanishning qisqacha mazmuni

Turkum	Og'irligi (kg)
Asosiy ramka	17,500
Ikkilamchi ramkalash	4,730
Mezzanina tuzilishi	3,799
Qoplama (shu jumladan aksessuarlar)	6,170
Ulanishlar va boshqalar.	670
UMUMIY TAHMIR PO'LAT OG'IRligi	≈ 32,869 kg

Taxminan Chelik intensivligi:

Asosiy bino (qavati 600 m²):~55 kg/m²

Mezzanine (675 m² samarali):~48,7 kg/m²

Eslatmalar va taxminlar

Seysmik dizayn: Seysmik zona 8 (Xitoy GB 50011) yuqori seysmik koeffitsientni (~0,2g–0,3g) nazarda tutadi. Egiluvchan detallarga-momentga qarshilik koʻrsatadigan portal ramkalar qabul qilinadi.

Shamol yuki: 120 km/soat ≈ 0,75 kN/m² asosiy bosim (ASCE 7 yoki mahalliy kod bo'yicha). Qoplama va ikkinchi darajali elementlar mos ravishda ishlab chiqilgan.

Kran yoki og'ir uskunalar yo'q: 0,3 kN/m² (tom) va 0,5 kN/m² (devorlar) sifatida qabul qilingan jonli yuklar.

Fond: Po'latdan ko'tarilish tarkibiga kiritilmagan (beton/po'lat armaturalar bundan mustasno).

Korroziyadan himoya qilish: Barcha konstruktiv po'latlar issiq galvanizlangan yoki bo'yalgan deb taxmin qilinadi (miqdori aniqlanmagan).

Ushbu materiallar ro'yxati xaridlar va xarajatlarning haqiqiy dastlabki smetasini taqdim etadi. Qurilish uchun batafsil chizmalar, ulanish dizayni va litsenziyaga ega muhandis tomonidan kod muvofiqligini tekshirish juda muhimdir.





Ushbu sxema tavsiya etilgan prefabrik omborni loyihalash uchun asosiy asosni taqdim etadi. Batafsil muhandislik tahlili, jumladan yuk hisob-kitoblari, materiallarning texnik xususiyatlari va qurilish chizmalari malakali mutaxassislar tomonidan amalga oshirilishi kerak.
