CBC global bozorlari uchun engil po'latdan yasalgan shaharchani qurish

Yengil po'latdan yasalgan tirgaklar: Sovuq{0}}oʻlchamlari bilan yupqa{1}}devorli S-shakllangan qism140×41×39×11 mm(chuqurlik × gardish kengligi × lab balandligi × qaytib egilish) vaQalinligi 0,75 mm

CBC asosiy bozorlari: Chili, Peru, Filippin, Papua-Yangi Gvineya, Tonga, Indoneziya

Strukturaviy asoslar, materiallar{0}}va bozorga moslashish tahlili.

Texnik dizayn va strukturaviy tahlil hisoboti: CBC global bozorlari uchun engil po'latdan yasalgan shaharchani ishlab chiqish

Qo'llash:CBC integratsiyalashgan yechimlari
Malumot loyihasining joylashuvi:Puerto Natales, Janubiy Chili
Jami birliklar:24 (12 birlikdan iborat ikki qator, Z-shaklidagi tartib)
Birlik o'lchamlari: 9.35 m (W) × 7.6 m (D) × ~6.2 m (H)
Dizayn hayoti:50 yildan ortiq yoki unga teng
Asosiy strukturaviy material:Sovuq-shaklli yupqa{1}}devorli K-bo'limlar:Qalinligi 0,75 mm @ 140×41×39×11 mm, G550 AZ150
Dizayn va ishlab chiqarish platformasi:FrameCAD (Yangi Zelandiya)
Sana:2026 yil 26 yanvar



A1:
Asosiy yuk ko'taruvchi elementlar-foydalanadisovuq{0}}yupqa{1}}devorli C-shpallar shakllangangeometrik o'lchamlarga ega140 mm to'r chuqurligi × 41 mm gardish × 39 mm lab × 11 mm qaytishdan ishlab chiqarilgan0,75 mm qalinlikdagi G550 AZ150 po'latdir. Bu profil-odatda shunday belgilanadiC14041chuqur lablar-qalinligining kamayganiga qaramay, burilishlarga chidamliligi va vintni ushlab turish qobiliyatini-ta'minlaydi.

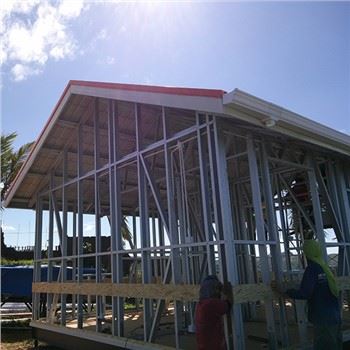

Asosiy tarkibiy qismlar:

Devorga tirgaklar: C14041 @ 0,75 mm, oraliqda600 mm oc

Zamin panjaralari: Xuddi shu C14041 bo'limi, lekinikki marta yoki 400 mm oc oralig'idaburilish mezonlarini qondirish uchun (L/360)

Uyingizda rafters: C14041 @ 600 mm oc mono-toshli tom uchun (5 daraja qiyalik)

Yuqori/pastki treklar: U142×40×0,75 mm

Yanal barqarorlik: tomonidan taqdim etilgan12 mm OSB-3 qoplamasibilan birlashtirilgan kesish diafragma vazifasini bajaradiuzluksiz bog'lovchi-bog'larburchaklarda

0,75 mm odatdagi turar-joy LSF dan yupqaroq bo'lsa ham (ko'pincha 0,95-1,2 mm dan foydalanadi),chuqur lab (39 mm)vayuqori-bardoshli G550 po'lattizimli ravishda kompensatsiya qilish. FrameCAD dasturi a'zolar imkoniyatlarini tekshiradiAISI S100-2020va mahalliy kodlar.



A2:
Ha-to'g'ri tafsilotlar bilan. Ko'p qavatli qurilish uchun pastki uchida 0,75 mm bo'lsa,-AZ150 qoplamasi (150 g/m² Al-Zn qotishmasi)Ajoyib korroziyadan himoya qiladi, ayniqsa:

Po'latdirto'liq yopiqdevor bo'shliqlari ichida (to'g'ridan-to'g'ri ob-havodan himoyalangan)

Bug'{0}}o'tkazuvchan, lekin suvga chidamli{1}}to'siqlartashqi tomondan o'rnatiladi

Issiqlik ko'prigi yo'qpo'latni kondensatsiyaga ta'sir qilish

Puerto Natalesning sovuq, nam, dengiz muhitida bu tizim hayotiyligicha qolmoqdaagar namlikni boshqarish ustuvor bo'lsa. Biroq, yuqori{1}}taʼsir zonalari (masalan, qirgʻoq boʻyidagi chayqalish zonalari) uchun muhim ulanishlar yangilanishi mumkin.1,0 mm qalinligi.

FrameCAD korroziya moduli ISO 9223 C4 tasnifi bo‘yicha 50+ yil chidamliligini tasdiqlaydi (o‘rtacha{3}}yuqori korroziya xavfi-).





A3:
1,0–1,2 mm tizimlar bilan solishtirganda, 0,75 mm profil po'lat og'irligini ~25% ga kamaytiradi, xarajatlar va transport chiqindilarini kamaytiradi-, lekin zichroq mustahkamlash va ehtiyotkorlik bilan burilish nazoratini talab qiladi.

Yangilangan materialni olib tashlash-(birlik uchun)

Element	Spetsifikatsiya	Birlik uchun miqdor	Jami (24 birlik)
G550 AZ150 C14041 Chelik (0,75 mm)	Chiziqlar, ustunlar, rafters, izlar	~3250 kg	78 000 kg
OSB-3 qoplamasi (12 mm)	Devorlar + tom	274 m²	6,576 m²
PU metall naqshli panellar (27 mm)	Tashqi qoplama	210 m²	5,040 m²
Tsement tolali taxta (18 mm)	Zamin qoplamasi	71 m²	1,704 m²
0,6 mm rangli po'latdan yasalgan tom yopish	Oldindan bo'yalgan AZ150	80 m²	1,920 m²
Mineral jun izolyatsiyasi	50 mm devor + 25 mm pol	365 m²	8,760 m²
Bug '/havo to'sig'i	II sinf membranasi	274 m²	6,576 m²

Eslatma: Zamin tambalari yukning og'ishini cheklash uchun qo'shimcha ko'prik yoki qisqaroq masofani talab qilishi mumkin-<10 mm).



A4:

Xarajat samaradorligi: Pastroq po'lat tonnaji uzoq bozorlar uchun-o'ta muhim bo'lgan materiallar va yetkazib berish xarajatlarini kamaytiradi.

Tezlik: FrameCAD BIMni toʻliq-zavodgacha{1}}avtomatlashtirish imkonini beradi; devor panellari-saytdan tashqarida yig'ilgan<48 hours.

Barqarorlik: High recycled content (>30%) G550 po'latida; engilroq=kam uglerod izi.

Issiqlik samaradorligi: PU panellari + bo'shliq izolyatsiyasiga erishiladiU-qiymati ≈ 0,21 Vt/m²K(devorlar), Chili zonasi 5 talablaridan oshib ketadi.

Tabiiy ofatlarga chidamlilik: Yog'ochdan farqli o'laroq, seysmik hodisalarda yaxshi ishlaydi (egiluvchan) va chirishga/hasharotlarga-bardosh beradi.





A5:
CBC turli xil iqlim, seysmik va tartibga soluvchi muhitlarda ishlaydi. Quyida bozorga xos moslashuv matritsasi- keltirilgan:

Bozor	Iqlim va xavf profili	Kerakli o'zgartirishlar	Mantiqiy asos
Chili (Janubiy)	Sovuq, nam, seysmik (3-4 zona), shamol	- (asosiy dizayn)	Allaqachon past harorat, yomg'ir va zilzilalar uchun optimallashtirilgan
Peru (Sohil va And)	Qurg'oqchil qirg'oq / sovuq baland tog'lar; seysmik (3-zona)	• Tog'li hududlarda tomning qiyaligini 10 gradusgacha oshiring • NTE E.030 bo'yicha seysmik aloqalarni qo'shing	Qor to'planishining oldini olish (And tog'lari); Peru seysmik kodiga javob bering
Filippin	Tropik, tayfunga-moyil, yuqori namlik, seysmik	• Zanglamaydigan po'latdan mahkamlagichlarni yangilang • Yuqori korroziya chegarasi uchun Z275 yoki AZ200 dan foydalaning • Tomning ko‘tarilish qarshiligini oshiring (400 mm tom oralig‘iga yaqinroq) • Pol ostiga termit to'sig'ini qo'shing	Tayfunlar (soatiga 200 km dan ortiq yoki unga teng shamollar); tuz spreyi; termit xavfi
Papua-Yangi Gvineya	Ekvatorial yomg'ir o'rmonlari, ko'p yog'ingarchilik, seysmik, norasmiy aholi punktlari	• Pirslarda polni ko'tarish (min. 600 mm) • Shamollatish uchun ochiq{0}}bo'g'in qoplamalaridan foydalaning • Tarmoqqa tayyor boʻlish-uchun MEPni soddalashtiring	Suv toshqini oldini olish; mog'orning oldini olish; cheklangan tarmoqqa kirish
Tonga	Kichik orol, siklonik (Cat 4-5), sho'r havo, cheklangan logistika	• Minimal AZ200 qoplamasidan foydalaning • Tomni{0}}devorga mahkamlash-ni mustahkamlash (bo‘ron kliplari) • Barja tashish uchun barcha modullarni oldindan tayyorlang	Shamolning keskin ko'tarilishi; korroziya; transport cheklovlari
Indoneziya (Java, Sumatra, Papua)	Tropik, seysmik, vulkanik, yuqori namlik	• Oshxonadagi-yong‘inga chidamli gips • Termitga chidamli{0}}OSB yoki MgO taxtasi • Yumshoq tuproqlar uchun modulli poydevor	Zilzilaga chidamliligi; biologik buzilish; beqaror zamin

Barcha bozorlar uchun universal moslashuvlar:

Mahalliy Kodeksga muvofiqligi: FrameCAD kutubxonalari milliy standartlar bilan yangilanishi mumkin (masalan, Filippin uchun NSCP, Indoneziya uchun SNI).

Mehnat malakasi darajasi: CBC{0}}sertifikatlangan montaj treningini taqdim eting-LSF betonga qaraganda kamroq malakali mehnat talab qiladi.

Yetkazib berish tizimi: Sifatni taʼminlash uchun -barcha komponentlarni CBC ishlab chiqarish yoki mintaqaviy markazlarida (masalan, Manila, Lima) oldindan toʻplang.



Dizayn-foydalanish0,75 mm G550 AZ150 C14041 sovuq{4}}shakllangan qismlar-etkazib beradixarajat, tezlik va chidamlilikning optimallashtirilgan balansiLotin Amerikasi va Osiyo-Tinch okeani boʻylab CBC portfeli uchun. -Janubiy Chili uchun mos boʻlsa-da, maqsadli yaxshilanishlar (qoplamani yangilash, shamol/seysmik tafsilotlar, poydevor strategiyalari) muammosiz joylashtirish imkonini beradi.Peru tog'lari, Filippinning tayfun zonasi yoki Tonga siklon zonalari.

FrameCAD-ning parametrik dizayn mexanizmi va CBC-ning integratsiyalashgan ta'minot zanjiridan foydalangan holda, ushbu tizimglobal miqyosda kengaytiriladigan, iqlimga mos-uy-joy yechimi-hamyonbop, bardoshli va tez oʻrnatiladigan shahar yoki qishloq rivojlanishi uchun ideal.
